CARA MENGETAHUI KUALITAS BESI BETON

CARA PENGETESAN UKURAN DAN KUALITAS BESI BETON

Pemeriksaan tulangan dimaksudkan untuk mengetahui mutu tulangan yang dipakai. Tulangan diambil sampel pada tiap jenis diameter tulangan sepanjang 1 meter. Setiap 1 meter besi mewakili 100 ton material besi yang datang. Sampel tersebut kemudian dibawa ke laboratorium untuk dilakukan pengujian kuat tarik dan lengkung statis baja. Pemeriksaan tulangan yang dilakukan antara lain adalah :

1)      Pemeriksaan Visual Tulangan

Yaitu meliputi pemeriksaan diameter tulangan yang dipakai dengan jangka sorong dan pemeriksaan tulangan terhadap adanya cacat luar.

Gambar 1.1 Pengukuran Diameter Besi

2)      Pengujian Tarik Tulangan

Pengujian tarik dilakukan terhadap sampel tulangan dengan berbagai diameter dengan menggunakan mesin uji tarik sehingga didapatkan data regangan, tegangan leleh maupun kuat tarik baja. Pengujian mutu besi tulangan ini dilakukan oleh Laboratorium Uji mekanik Balai Besar Teknologi Kekuatan Struktur (B2TKS) BPPT ( Badan Pengkajian dan Penerapan Teknologi ).

Diameter (mm)	Ao (mm2)	Fe (kN)	Fm (kN)	σy (N/mm2)	σu (N/mm2)	ε (%)	Kode	Keterangan
10	78,5	34,0	48,0	433	611	21	Ex. KS	BjTS 40	sirip
13	132,7	64,0	89,0	482	671	20	Ex. KS	BjTS 40	sirip
16	201,0	98,0	135,0	488	672	20	Ex. KS	BjTS 40	sirip
19	283,4	127,5	175,0	450	618	22	Ex. KS	BjTS 40	sirip
22	379,9	175,0	242,0	461	638	20	Ex. KS	BjTS 40	sirip
25	490,6	205,0	300,0	418	611	28	Ex. KS	BjTS 40	sirip

Tabel 1.2Hasil Pengujian Kuat Tarik Statis Tulangan

(B2TKS BPPT, 2009)

Gambar 1.3 Pengujian Kuat Tarik Tulangan

Pemilihan mutu baja tulangan seperti dalam spesifikasi yang ada yaitu disesuaikan dengan pembebanan yang ada sehingga konstruksi kuat karena memenuhi spesifikasi pembebanan yang ada dan diameter yang sesuai sehingga tidak terjadi pemborosan biaya. Mutu baja tulangan disesuaikan dengan yang diinginkan oleh pemilik proyek serta tercantum dalam Rencana Kerja dan Syarat-syarat teknis.

1)      Pengujian Lengkung Statis Tulangan

Pengujian lengkung statis dilakukan terhadap sampel tulangan dengan berbagai diameter dengan menggunakan mesin uji lengkung statis sehingga didapatkan data gaya maksimum yang dapat ditahan oleh tulangan sampai tulangan mengalami sudut lengkung 180º. Pengujian ini dilakukan oleh BPPT.

Diameter (mm)	Jarak Tumpuan (mm)	Diameter Penekan (mm)	Gaya Maksimum (KN)	Sudut Lengkung (derajat)	Kode	Penampilan	Keterangan
10	80	50	5,1	180	Ex. KS	Tidak Retak	BjTS 40	sirip
13	104	65	11,2	180	Ex. KS	Tidak Retak	BjTS 40	sirip
16	128	80	17,5	180	Ex. KS	Tidak Retak	BjTS 40	sirip
19	152	95	22,4	180	Ex. KS	Tidak Retak	BjTS 40	sirip
22	176	110	35,0	180	Ex. KS	Tidak Retak	BjTS 40	sirip
25	200	125	40,0	180	Ex. KS	Tidak Retak	BjTS 40	sirip

Tabel 1.4Hasil Pengujian Lengkung Statis Tulangan

(B2TKS BPPT, 2009)

Gambar 1.5 Pengujian Lengkung Statis Tulangan

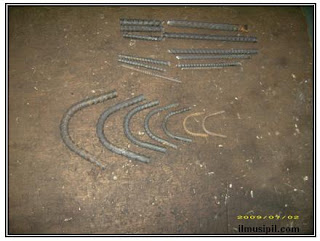

Gambar 1.6 Hasil Pengujian Kuat Tarik Statis Tulangan Lengkung Statis Tulangan
